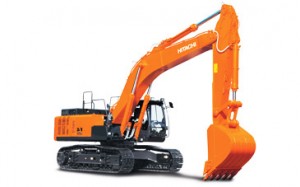

Экскаватор ZX470-5G / ZX470LC-5G

Технические характеристики

  • МодельZX470-5G/ ZX470LC-5G
  • Номинальная мощность (ISO), кВт / л.с.235 / 315 при 1800 об/мин
  • Эксплуатационная масса, кг45600 - 46800
  • Емкость ковша «с шапкой» (ISO), m³1,60 - 2,65
  • Длина рукояти, м3,4
  • Максимальный поток гидросистемы, л/мин2 x 360
  • Скорость поворота платформы, об/мин9
  • Максимальная глубина копания, мм7890 / 7850
  • Максимальная рабочая высота, мм10920 / 10960
  • Максимальный радиус копания, мм12 060
  • Усилие резания грунта ковшом (ISO), кН286

Габаритные размеры

Габаритные размеры экскаватора Hitachi ZX470-5G

Единицы измерения: мм

А Опорная длина гусениц 4040 I Ширина башмака гусеницы 600 / 750
В Длина гусеничного хода 5040 J Ширина ходовой части
*C Дорожный просвет под противовесом 1230 с башмаками шириной 600 мм 3340
D Радиус, описываемый задней частью поворотной платформы 3670 с башмаками шириной 750 мм 3490
D’ Расстояние от оси вращения поворотной платформы до ее заднего среза 3660 K Габаритная ширина 3820
Е Габаритная ширина поворотной платформы 3480 L Габаритная длина 12 050
F Габаритная высота по крыше кабины 3170 M Габаритная высота по стреле 4660
*G Минимальный дорожный просвет 495 N Высота гусеничного хода 1150
Н Ширина колеи 2740

Геометрия работы

Геометрия работы экскаватора Hitachi ZX470-5G

Единицы измерения: мм

Длина рукояти 2,9 м  3,4 м 3,9 м 4,9 м
А Макс. радиус копания 11 400 12 060 12 490 13 260
А’ Макс. радиус копания (на уровне стоянки) 11 200 11 860 12 300 13 080
В Макс. глубина копания 7400 7890 8390 9230
В’ Макс. глубина копания (на уровне 8 футов) 7200 7750 8270 9110
С Макс. высота копания 10 130 10 920 11 040 11 420
D Макс. высота выгрузки 6900 7530 7650 8390
D’ Мин. высота выгрузки 3320 2820 2320 1490
Е Мин. радиус поворота 5020 4840 4810 4850
F Макс. глубина вертикальной стенки забоя 5390 6710 7100 8470

* Без учета высоты грунтозацепов башмаков гусениц

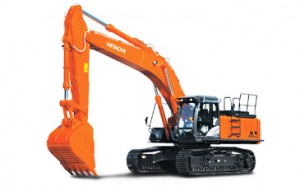

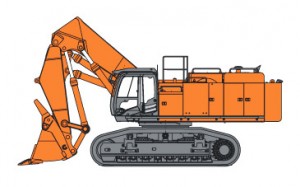

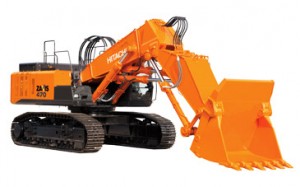

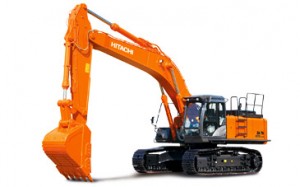

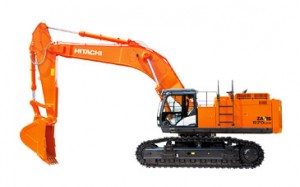

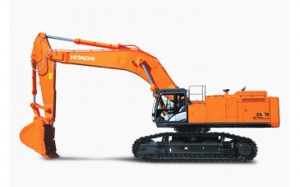

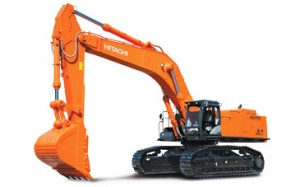

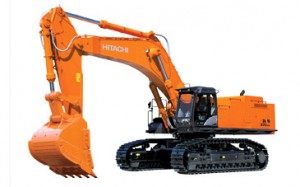

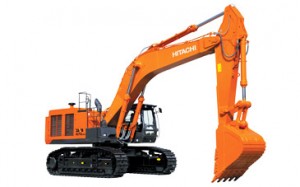

Другие модели в категории Крупногабаритные экскаваторы
